RASPBERRY PI M.2 HAT+ COMPACT

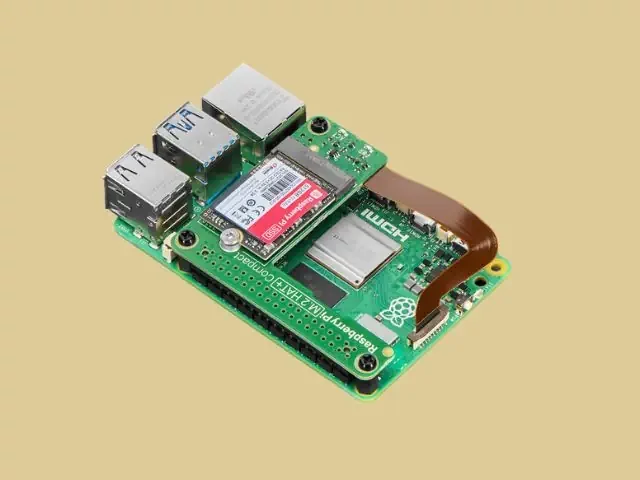

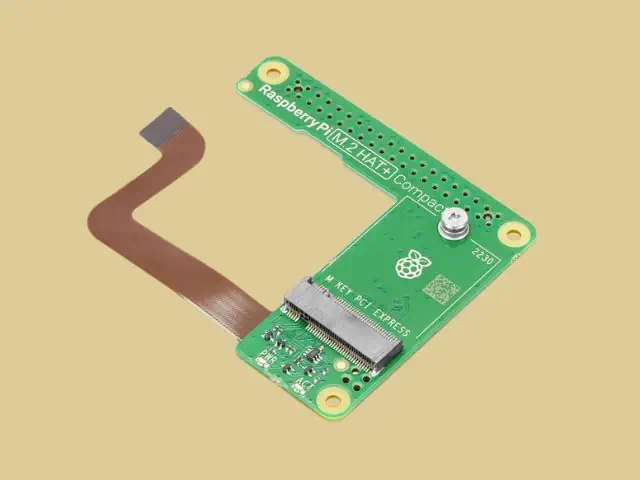

Raspberry Pi M.2 HAT+ Compact az M.2 HAT+ újabb és kisebb változata, mely lehetővé teszi egy 2230-as formátumú (30mm hosszú) NVMe SSD, vagy más M.2 PCI Express kártya elhelyezését a Pi 5-ös szériához készült gyári házban. Végre!!!

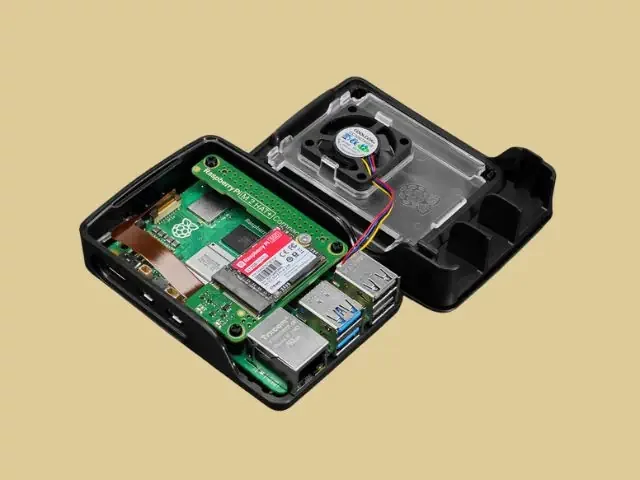

Mostantól a Raspberry Pi M.2 HAT+ Compact segítségével egy igazán kompakt és gyors kis számítógépet kapunk a Raspberry Pi 5-el gyári dobozába szerelve. Ez a megoldás kizárólag a 2230-as formátumot támogatja és a gyári Raspberry Pi 5 házak hűtésével együtt használható. A csatlakoztatott M.2 eszközök akár 3A-es áramellátására is képes.

A termék specifikációja:

• Támogatja az egycsatornás PCIe 2.0 interfészt (500 MB/s átviteli csúcssebesség)
• Támogatja az M.2 M kulcsos csatlakozót használó eszközöket
• Támogatott formátum: csak 2230
• Akár 3 A áramellátás biztosítása a csatlakoztatott M.2 eszközök számára
• Tápellátás és aktivitás LED-ekkel ellátva
• Megfelel a Raspberry Pi HAT+ specifikációnak
• Menetes távtartókkal és csavarokkal, valamint recézett, dupla peremes csavarral ellátva az M.2 periféria rögzítéséhez

A Raspberry Pi M.2 HAT+ a PCIe 2.0 csatolón keresztül kapcsolódik az alaplaphoz. Alapértelmezés szerint a Raspberry Pi 5 PCIe csatoló működése nincs engedélyezve. Az engedélyezéshez a /boot/firmware/config.txt fájlban egy sor hozzáadása, majd a rendszer újraindítása szükséges. Ehhez nyissuk meg az LX Terminált és futtassuk a nano editort az alábbi sor beírásával:

sudo nano /boot/firmware/config.txt

Ezután szúrjuk be a következő sorokat a szerkesztésre megnyitott config.txt fájlba:

# Enable the PCIe External connector.
dtparam=pciex1

A Ctrl-O, majd az enter billentyű leütése végrehajtja a módosítást a fájlban. Ezt követően a Ctrl-X billentyűket kell megnyomni a nano (a szerkesztő) elhagyásához. A következő parancs a rendszer újraindítását kezdeményezi:

sudo reboot

Raspberry Pi gyártói leírás a PCIe engedélyezéséről

További információk: https://www.raspberrypi.com/documentation/accessories/m2-hat-plus.html#m2-hat-plus
