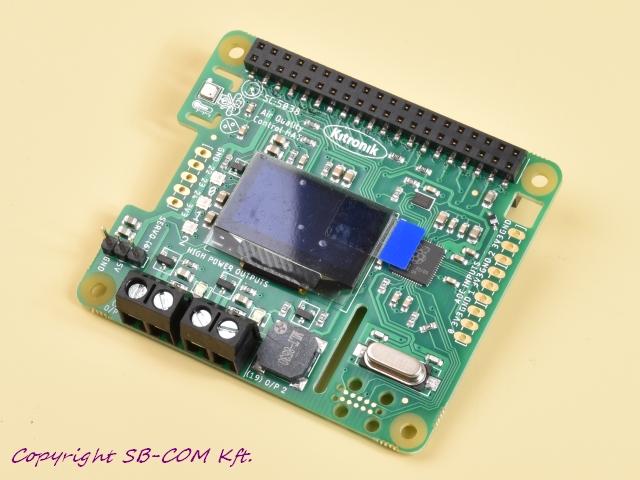

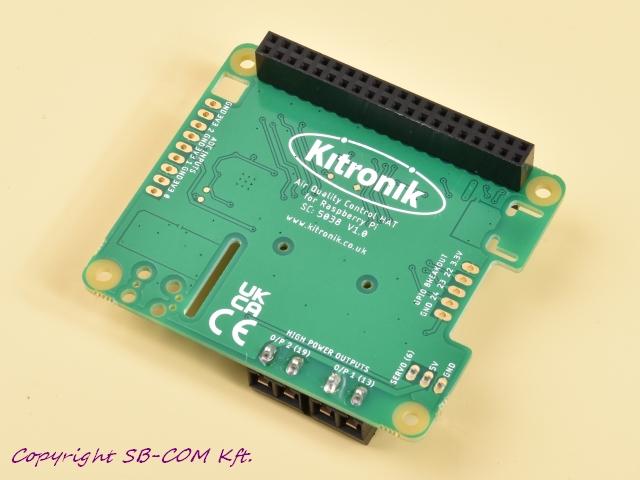

K5038 AIR QUALITY CONTROL HAT for Raspberry PI
| Átlagos értékelés: | Nem értékelt |
| Elérhetőség: | 9 db raktáron |
|
K5038 AIR QUALITY CONTROL HAT for Raspberry PI Az angol Kitronik cég már nem csak a BBC micro:bit-hez gyárt és fejleszt kiegészítőket, hanem a Raspberry Pi-hez is. Első termékeik egyike a számos funkcióval ellátott levegő minőség ellenőrző bővítő panel (HAT). Képes mérni hőmérsékletet,nyomást, páratartalmat, levegő minőséget, valamint eCO2 értéket is. |
|
| Szállítási díj: | 1.890 Ft |
|
|
|
Leírás
A Kitronik Air Quality Control HAT for Raspberry Pi számos érzékelő bemenetet és csatlakozási pontot biztosít a Raspberry Pi számára ezáltal lehetővé téve az adatok hatékony naplózását, tárolását és OLED képernyőn való megjelenítését. A panelt számos csatlakozási lehetőséggel látták el annak érdekében, hogy külső eszközöket, például analóg érzékelőket, szervókat, motorokat és fűtőelemeket lehessen hozzákapcsolni. Ezek használatával további paraméterek monitorozása és kiértékelése válik lehetővé.
A Kitronik Air Quality Control HAT megfelel a Raspberry Pi HAT szabványnak, ezért egyszerűen és gyorsan, a GPIO tüskesoron keresztül illeszthető a Raspberry Pi alaplapokhoz. A HAT központi eleme a BOSCH gyártmányú BME688 szenzor, mely a levegő minőségét képes detektálni olyan környezeti paraméterek mérésével, mint a hőmérséklet, nyomás, páratartalom, levegőminőségi index és eCO2. Az érzékelőn kívül a panelt felszerelték egy RTC áramkörrel és egy RP2040-es vezérlővel. Ennek köszönhetően kiválóan alkalmas a mért adatok naplózására. Ezen kívül az integrált fekete-fehér 128x64-es OLED kijelző és a 3 darab státuszjelző ZIP LED az adatok vizuális megjelenítését, míg a piezó buzzer szükség esetén a hangjelzést biztosítja. A HAT külső eszközök számára biztosított csatlakozói az RP2040 ADC-hez kapcsolódó 3 analóg bemenet és néhány GPIO pin további be- és kimenetként, amik 2.54-es osztástávolságú (akár tüskesorral is ellátható) forrasztási pontokra lettek kivezetve. Ide került a 3V és a GND is. Két darab 1A-es szervómotor kimenet sorkapcsokon keresztül érhető el a panel szélén.
Az Air Quality Control HAT a Raspberry Pi GPIO-csatlakozóján keresztül kap áramellátást.
A Air Quality Control HAT üzembe helyezése:

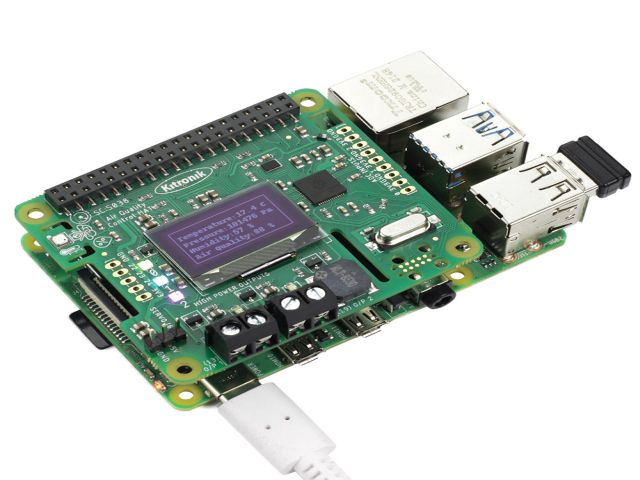

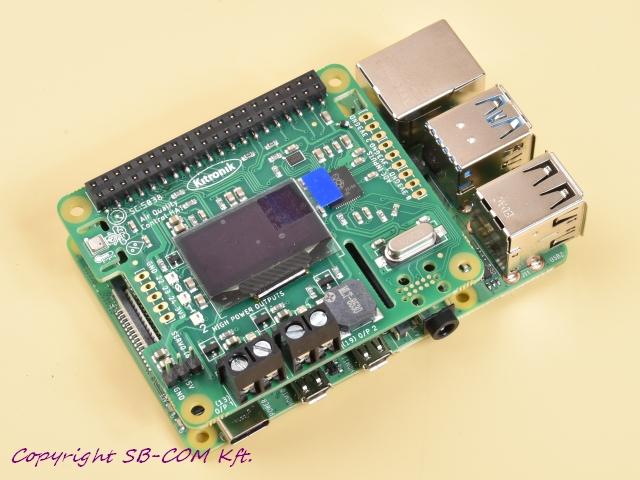

- Helyezd a panelt a Pi GPIO csatlkozójához illesztve. Ügyelj a helyes lábkiosztásra.
- Határozott egyenes mozdulattal nyomd rá a tüskesorra a panelt
A Kitronik létrehozott egy programcsomagot az Air Quality Control HAT számára, amely a PyPi-n megtalálható, ezáltal egyszerűen telepíthető a Pi-re a következő paranccsal:
pip install KitronikAirQualityControlHAT
A kód, valamint a README file és példaprogramok a Kitronik GitHub repo oldalán megtalálhatók.
A panel tulajdonságai:
- A levegő minőségével összefüggő környezeti változók mérése, naplózása és az azokra való reagálás biztosítása, valamint az adatok hatékony tárolása, illetve megjelenítése a Pi fájlrendszerével és a penelen található OLED-képernyővel.
- Bővítési lehetőség külső eszközökkel, mint például analóg érzékelők, szervók, motorok és fűtőpanelek, amelyek további paraméterek monitorozását és kiértékelését teszik lehetővé.
- Megfelel a Raspberry Pi HAT szabványnak
- A HAT a Raspberry Pi GPIO csatlakozóján keresztül kap áramot.
- Nagy teljesítményű kimenet: GPIO13 és GPIO19 (max. 1A áramfelvétel).
- Szervo kimenet vezérlése, GPIO6 (tápfeszültség) és piezo csengő vezérlése, GPIO26.
- Analóg bemenetek (RP2040 ADC): ADC0, ADC1 és ADC2 (mindegyik 3,3V és GND).
- ZIP LED-ek: (RP2040-en keresztül vezérelve)
- Kiegészítő pin-kivezetések: GPIO22, GPIO23, GPIO24 + 3,3V & GND.
- BME688 & OLED kijelző vezérlése: I2C busz (GPIO2 és GPIO3).
- README információk és példaprogramok a Kitronik GitHub repóban találhatók.
