PIM354 LED SHIM for Raspberry Pi

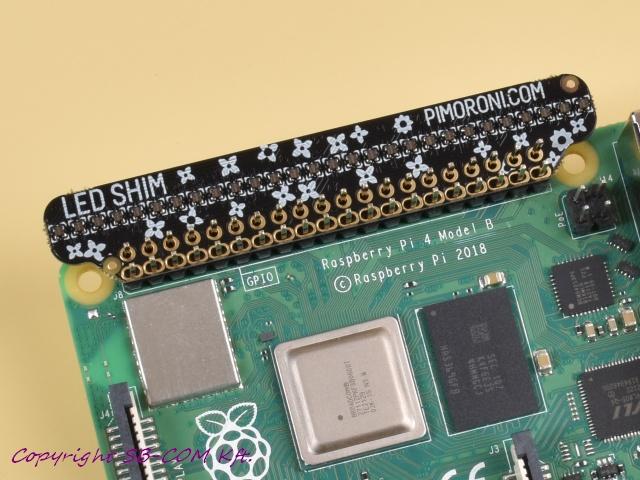

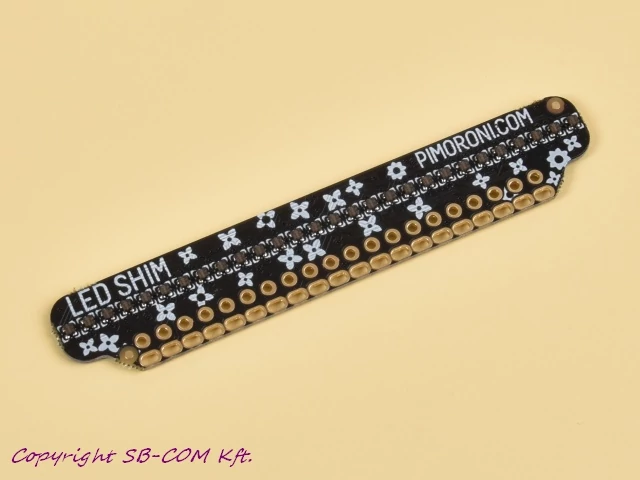

A LED SHIM egy olyan bővítő panel, ami nem igényel forrasztást, viszont ehhez nem is használ hagyományosan nagy méretű csatlakozót. A csatlakozási felület magából a nyomtatott áramköri lapból lett kialakítva. A szoros illesztéssel méretezett, belső felületükön vezető réteggel bevont nyomtatott áramköri furatok biztosítják a GPIO tüskesorhoz történő elektromos csatlakozást. Ennek az igen vékony (0,8mm-es) kialakításnak egyik előnye, hogy miután biztonságosan rácsúszik a Pi tüskesorára, másik HAT vagy pHAT kompatibilis áramkörrel tovább bővíthető az áramkörünk. Ne feledkezzünk meg a kialakítás hátrányáról is szót ejteni! Ez a csatlakozási mód szemben a rugós csatlakozási pontokkal, gyorsabban kopik, ezért nem fog megbízhatóan működni, ha sokat húzogatod fel-le a tüskesorról. Persze ha ez bekövetkezik, akkor még mindig odaforraszthatod a LED SHIM-et a Pi tüskéihez, vagy egy tüskesor aljzattal is elláthatod a panelt.

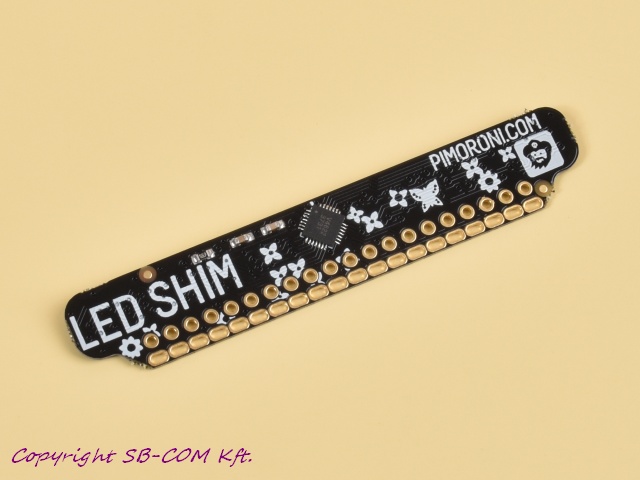

Az itt használt LED-ek hasonlóak, csak kisebbek, mint az RGB LED-ek, amelyeket az Unicorn HAT HD-n használnak, és ugyanaz az IS31FL3731 LED mátrix meghajtó chip hajtja őket, mint a Scroll pHAT HD-n. A LED SHIM kódolása pont olyan, mint a Blinkt! csak még több pixellel, így ha használtál már Blinkt! akkor ez nagyon ismerős lesz a számodra.

Tulajdonságok:

• 28 RGB LED pixel.
• IS31FL3731 LED mátrix meghajtó áramkör.
• Forrasztás nélküli csatlakozás.
• Szuper vékony SHIM-formátumú panel.
• 0.8mm vékony PCB.
• Együtt használható HAT és pHAT kompatibilis bővítőkkel.
• Kompatibilis az összes 40-pines Raspberry Pi alaplappal
• Python library

A gyártó összeállított egy rövid telepítőt a LED SHIM Python library installálásához. Ezzel egy szempillantás alatt működőképes lesz a LED SHIM panelod. Számos példaprogramot találsz, amelyek megmutatják, hogy mi minden lehetséges a LED SHIM-mel. Ezekből sokat tanulhatsz, és saját igényeidhez is igazíthatod őket.

A szoftver telepítéséhez nyiss egy terminál ablakot és írjad be a curl https://get.pimoroni.com/ledshim | bash parancsot az egysoros telepítő futtatásához.
