Maker HAT Base - HAT & GPIO bővítő

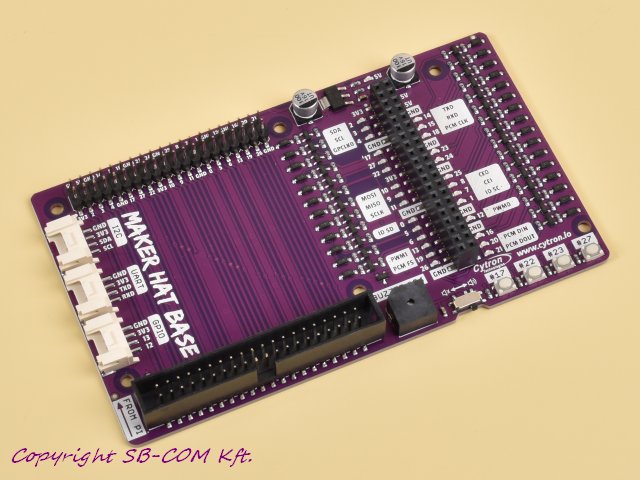

Maker HAT Base - HAT and GPIO bővítő egység Raspberry Pi számítógépekhez készült. Kompatibilis minden GPIO 40-es tüskesorral szerelt változattal, így a Raspberry Pi 400-hoz is remekül használható.

A Maker Hat Base kiegészítő panel segítségével a Raspberry Pi alaplapok összes GPIO csatlakozási pontja könnyen és gyorsan elérhetővé válik. Használhatod akár egy meglévő HAT kompatibilis bővítő panelhez, vagy akár egy új áramkört is építhetsz vele, a kivitelezés rendkívül egyszerűen megoldható a mellékelt jumper kábelek és mini breadboard segítségével.

Szalagkábeles csatlakozásnak köszönhetően a Maker Hat Base a PI 4 és PI 3 -as modellekkel is kompatibilis. Ennek akkor van igazán jelentősége, ha már a PI egy házban van és szeretnéd kivezetni a GPIO-t egy kiegészítő panelre.

Minden GPIO kimenet egyértelműen feliratozva van. Az állapotjelző LED kifejezetten hasznos egy tesztelés vagy hibaelhárítás során. A beépített buzzereknek és a nyomógomboknak köszönhetően a programozást saját áramkör építése nélkül is lehet kezdeni. A beépített Grove portok ( GPIO,UART,I2C) miatt érzékelőket is könnyen hozzá lehet illeszteni.

Termék jellemzők:

• Kifejezetten Raspberry Pi 400-oz fejlesztették
• Raspberry Pi 3 & 4 kompatibilis
• Extension pins for HAT.
• Egyértelmű GPIO feliratozás.
• Állapotjelző LED-ek minden GPIO kimenethez
• 1 x programozható buzzer.
• 4 x programozható nyomógomb.
• 3 x Grove ports (GPIO, UART & I2C) külső egységeknek
• beépített 3,3 V-os szabályozó mely extra áramot biztosít akár 800mA-ig

Méretek:

Adatlap

CAD File

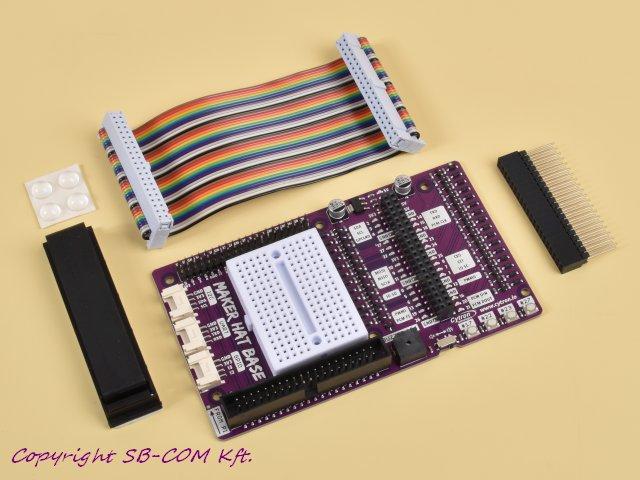

Csomag tartalma :

• 1 x Maker Hat Base
• 1 x Mini Breadboard ( szín nincs meghatározva)
• 1 x 40 pólusú mama-mama IDE kábel (10cm)
• 1 x Flat Cable Clamper with Adhesive (60mm)
• 4 x szilikon tappancs
• 1 x PC104 2x20 pólusú tüskesor
