A166 Nyomásérzékeny ellenállás (FSR szenzor) Interlink 402

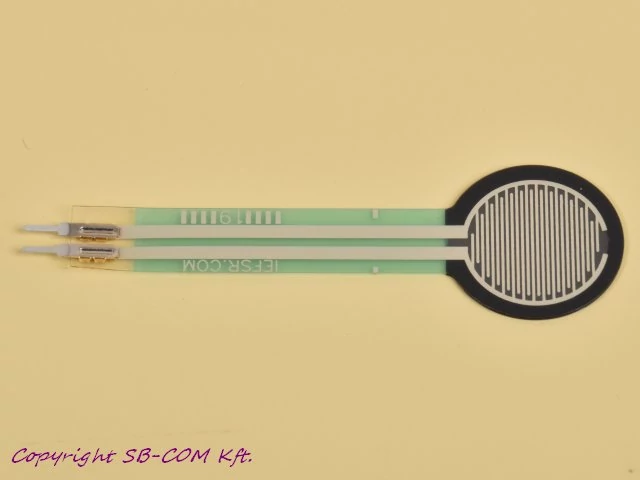

Az FSR-ek olyan szenzorok, melyek érzékelik a fizikai nyomást, szorítást, préselést még tömeget is lehet vele mérni. Használatuk egyszerű, az áruk pedig alacsony. Ez egy Interlink 402-es típusú FSR szenzor, 1/2 -es átmérőjű érzékelő felülettel.

Az FSR-ek olyan ellenállások, melyek a rájuk gyakorolt nyomás hatására változtatják meg rezisztív értéküket, Ohm-ban kifejezve. Habár ezek a szenzorok olcsók és könnyen használhatóak, sajnos nem túl pontosak. Még két szenzor között is igen magas, akár 10%-os is lehet az eltérés. Tehát mikor FSR-ekkel dolgozol, az általuk kapott értékeket tekintsd csak tájékoztató jellegűeknek. Ugyan képesek tömeg mérésére is, mégsem jó ötlet velük tömeget meghatározni, pontatlanságukból adódóan.

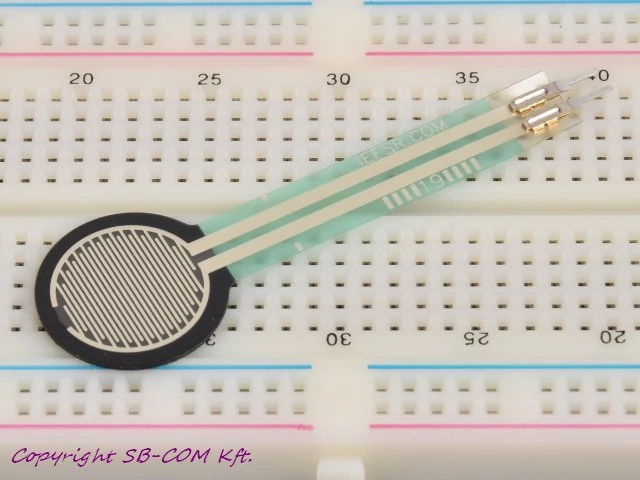

Az FSR-ek műanyagból készülnek és a csatlakozó felületüket egy igen finom anyag alkotja. A legjobb módja, hogy csatlakoztasd ezeket az eszközöket, ha szimplán bedugod, őket egy breadboard-ba, vagy ha szorító típusú csatlakozókat használsz, mint például krokodil csatlakozó/csipesz, csatlakozó aljzat, vagy terminal blokk/sorkapocs. Lehetőséged van arra is, hogy forrasztással rögzítsd a szenzort, de ha rossz minőségű forrasztó anyagot használsz, vagy nem vagy elég gyors, nagyon könnyen elolvadhat a műanyag és úgy tönkre is teszed az FSR-t!

Tehát a forrasztással csak abban az esetben próbálkozz, ha megvannak a megfelelő eszközeid és van benne gyakorlatod.

Technikai adatok

• Hosszúság: 56.77mm / 2.35in
• Szélesség: 18.48mm / 0.73in
• Vastagság: 0.55mm / 0.02in
• Tömeg: 0.26g / 0.01oz

A termékhez kapcsolódó műszaki segédletet itt találod. https://learn.adafruit.com/force-sensitive-resistor-fsr
