PIM461 FAN SHIM for Raspberry PI

PIM461 FAN SHIM Raspberry PI 4 alaplapokhoz készült, de használható a korábbi szériákhoz is.

A Raspberry PI 4 nagyobb igénybevételnél, illetve rosszul szellőző helyen intenzíven melegedhet. Ez azt jelenti, hogy maximális terhelés mellet és hűtés nélkül akár 85°C-ot is elérheti a CPU maghőmérséklete. Ekkor biztonsági üzemmódba kapcsolva az órajel csökkentésével hűti magát a processzor, megakadályozva a további melegedést. Ilyenkor a Raspberry PI 4 működése számottevően lassul, ami indokolja valamilyen kényszerhűtés alkalmazását, ezzel biztosítva az egyenletes működést. Erre kiválóan alkalmas a szinte hangtalanul működő FAN SHIM.
Egy hőkamerával készített képeken tisztán látható a különbség:

Szoftveres vezérlésnek köszönhetően elérhetjük, hogy a ventilátor bekapcsoljon, amikor a CPU elér egy bizonyos hőmérsékletet.

A modulon nem csak egy ventilátor található, hanem egy RGB LED, illetve egy miniatűr nyomógomb is. Ezek remekül kombinálhatóak egymással egyszerű Python kódok segítségével, melyekhez számos példaprogram nyújt segítséget.A LED-ek kigyulladása visszajelzőként is szolgálhat, ha például a ventilátor működését vagy CPU hőmérsékletét szeretnénk megtudni. A beépített programozható kapcsolóval kiválaszthatjuk, hogy épp mit szeretnénk végrehajtani. A ventilátort ki/be kapcsolhatjuk, vagy éppen a hőmérséklet kijelzését is aktiválhatjuk vele.

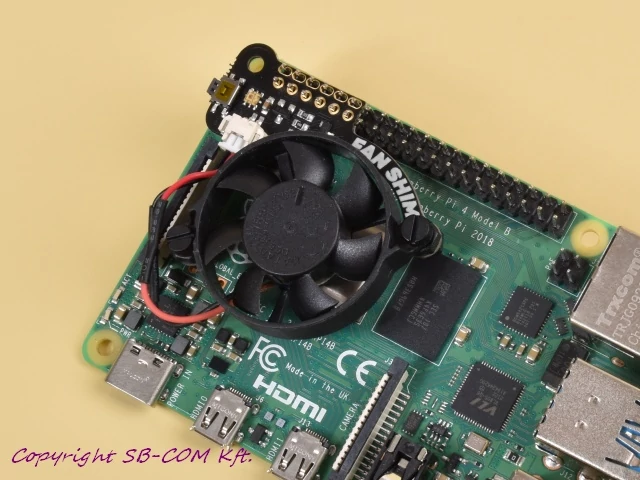

A FAN-SHIM modul forrasztás és külön csatlakozó nélkül illeszkedik a Raspberry PI GPIO portjára. Csak rá kell csúsztatni a panelt a GPIO tüskékre. Ez a helytakarékos megoldás egyes esetekben (pl. kopott, sokat használt tüskéknél) okozhat úgynevezett kontakthibát. Ilyenkor pl. egy fogpiszkálót a két sor tüske (GPIO) közé tolva a kontaktus javítható. Persze a forrasztás a legbiztosabb, de ez az alaplap garanciájának elvesztésével jár.

FAN-SHIM ventilátor modul jellemzői:

• 30 mm-es 5 V-os DC ventilátor
• 4,200 ford / perc
• 0,05 m3 / perc levegőáram
• 18,6 dB-es zajszint (suttogás-csendes)
• Forrasztás nélküli csatlakoztatás
• RGB LED (APA102)
• Miniatűr nyomógomb programozható kiolvasással
• Alapszerelés szükséges
• Kompatibilis a Raspberry Pi 4 (és 3 B +, 3 A +) modellekkel
• Python könyvtár és démon
• Lábkiosztás

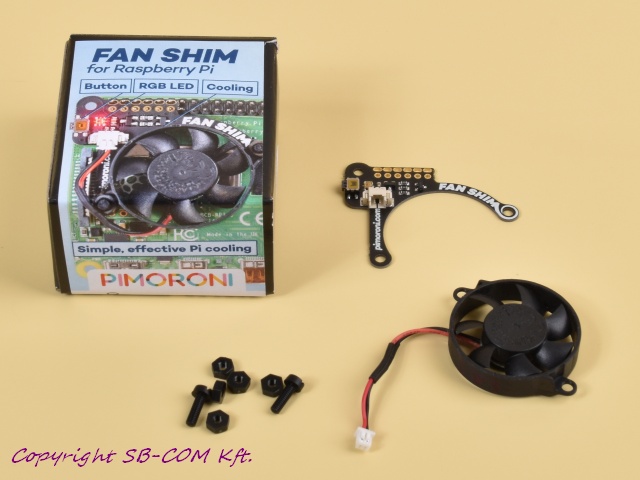

FAN-SHIM ventilátor modul készlet tartalma:

• Ventilátor SHIM NYÁK
• 30 mm-es 5 V-os DC ventilátor JST csatlakozóval
• M2.5 anyák és csavarok

FAN-SHIM ventilátor modul összeszerelése:

Az összeszerelés nagyon egyszerű, és kevesebb, mint két percig tart. Részletes leírás az összeszerelésről és a szoftver telepítéséről itt található, illetve a youtube videóban: https://learn.pimoroni.com/tutorial/sandyj/getting-started-with-fan-shim

Összeszerelésnél javasoljuk, hogy először a vezetéket illeszd a helyére. A kiegészítő panelt csak ezután csavarozd be.

FAN-SHIM ventilátor szoftver moduljai:

Python könyvtárunk lehetővé teszi a ventilátor (be / ki), az RGB LED és a kapcsoló programból történő elérését. Néhány példa bemutatja az egyes szolgáltatások használatát, valamint egy szkript egy démon (a háttérben futó szolgáltatás) telepítéséhez, amely automatikusan működteti a ventilátort, és be- vagy kikapcsolja, amikor a CPU eléri a küszöböt. , manuális felülbírálással a tapintható kapcsolón keresztül.

https://github.com/pimoroni/fanshim-python

FAN-SHIM ventilátor modul megjegyzések

A ventilátor össze illetve szétszerelésekor a SHIM tetején  ne nyomd be magát a ventilátort, mert az eltörhet.

Nem kompatibilis a hűtőbordával!

Mivel a Fan SHIM a BCM18 tűt használja a ventilátor vezérléséhez, és ezt a tűt az I2S audio eszközök is használják, nem fogja tudni használni az I2S DAC-kat, például a pHAT DAC, a pHAT BEAT és az IQAudio modulokat, a Fan SHIM-el egyidejűleg.

Méretek: 45x39x11mm
