PIM322 pHAT Stack fully assembled KIT

A pHAT Stack jó megoldás, ha Raspberry Pi (vagy konkurens) számítógépünket egyszerre több bővítő panellel szeretnénk kiegészíteni. Mivel 6 db 2x20-as tüskesorral rendelkezik és az egyik mellékelt szalagkábellel csatlakoztatható a Pi-hez, így a fennmaradó 5 csatlakozó sávra HAT és/vagy pHAT bővítő panelek köthetőek. A készlet tartalmaz gumilábakat a pHAT Stack stabil elhelyezéséhez (és azért, nehogy megkarcolja az asztalodat), valamint fém távtartókat a HAT-ok és pHAT kiegészítők tartós rögzítéséhez.

Figyelj, mert neked kell arról gondoskodnod, hogy az együtt használt lapok között ne legyenek pin-ütközések. Ha ellenőrizni szeretnéd, hogy az egyes bővítők lapok mely kivezetéseket használják, nézd meg őket a pinout.xyz oldalon, vagy próbáld ki a pHAT Stack konfigurátort!

A pHAT Stack használatával kapcsolatos további tippeket itt találsz.

Jellemzők:

• 5 darab 2x20 tűs bővítő hely (plusz egy a Pi csatlakoztatásához)
• HAT és pHAT rögzítőfuratok (M2,5) és címkék
• Praktikusan feliratozott rendszer, beleértve a BCM számokat és a leíró címkéket is

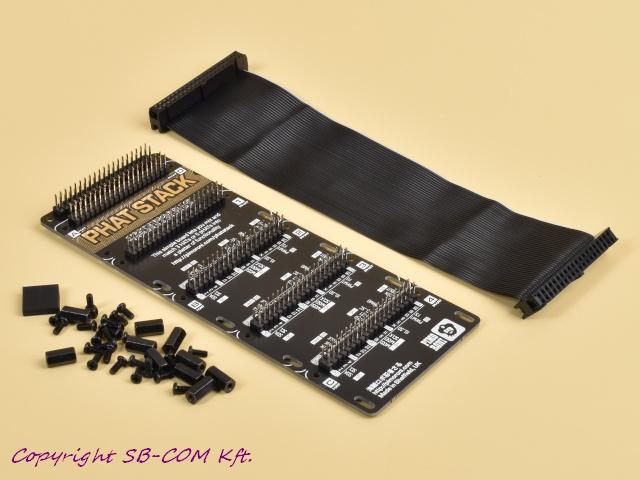

A készlet a következőket tartalmazza:

• pHAT Stack PCB
• 6 darab 2x20 tűs GPIO csatlakozó tüskesor (előre beforrasztva a teljesen összeszerelt készletben)
• 5 pár fekete sárgaréz távtartó
• 4 darab csúszásmentes gumi láb
• 40 pólusú fekete GPIO szalagkábel

Építési tippek:

Építs egy icipici beatboxot a Piano HAT, a Drum HAT és a Speaker pHAT segítségével. Mivel a Piano HAT és a Drum HAT különböző I2C címeket használ, elég boldogan fognak egymás mellett működni. A Speaker pHAT beépített hangszórót ad a beatboxnak.

Készítsen ébresztőórát vagy akár rádiós ébresztőórát a Four Letter pHAT, Touch pHAT és Speaker pHAT segítségével. A Four Letter pHAT-on jelenítse meg az időt, a Touch pHAT segítségével töröld vagy állítsd szundi módba az ébresztést, a Speaker pHAT pedig szólaljon meg, amikor az ébresztő megszólal!

Készíts időjárás-állomást beépített műszerfallal az Enviro pHAT, a Four Letter pHAT és a Scroll pHAT HD használatával. A Four Letter pHAT megjelenítheti az aktuális hőmérsékletet, a Scroll pHAT HD pedig a legutóbbi hőmérsékleti értékek grafikonját.
