A519 Vezetőképes gumi kábel - megnyúlás érzékelő

Rugalmas szakaszokon az erők mérése nem könnyű feladat, de nem ezzel a vezetőképes impregnált gumi alapú kábellel! Széntartalmának köszönhetően a kábel 1m hosszú és 2mm átmérőjű zsinór alapállapotában 350 ohm/inch ellenállással rendelkezik. Ahogy húzzuk, az ellenállás úgy növekszik, mivel a részecskék távolodnak egymástól. Tegyük fel, hogy van egy 6' hosszú kábeldarabunk - ami 2.1 kohm. Nyújtsuk meg 10' hosszúságúra, és most ennek az ellenállása 10'/6' x 2.1K = 3,5 kohm lesz. A gumikábel 50-70%-al hosszabbra nyújtható a nyugalmi méreténél, így a 6' nem nyújtható 10'-nál nagyobbra! Miután a nyújtóerők megszűnnek a gumi visszazsugorodik eredeti méretére. Ez a folyamat nem túl gyors, eltarthat akár egy-két percig is.

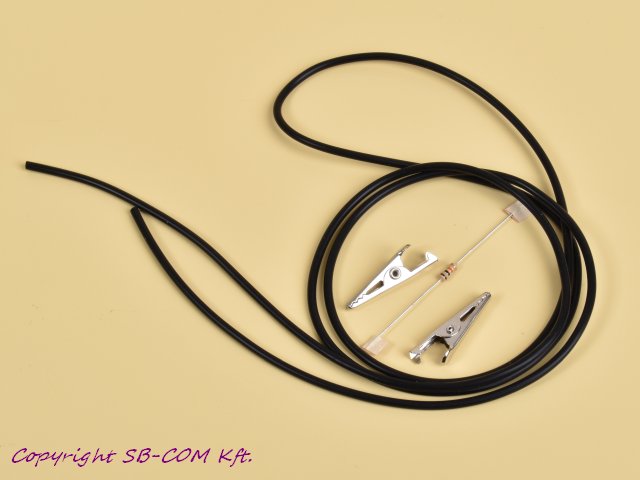

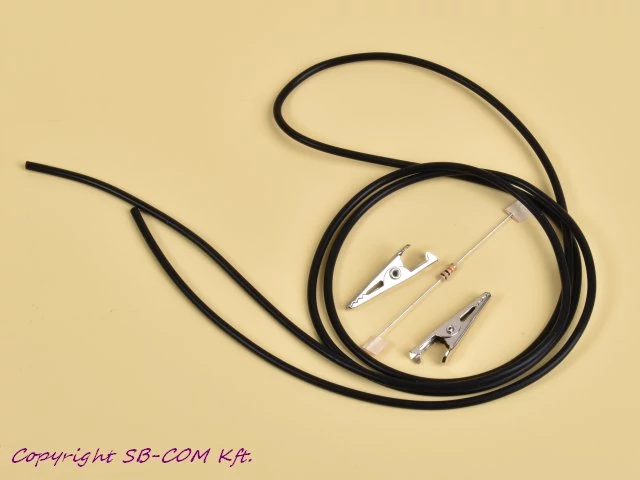

A kábelhez tartozik két krokodilcsipesz és egy 10K értékű ellenállás.

Műszaki paraméterek:

• Hossz: kb. 1m = 39'
• Átmérő: 2mm
• fajlagos ellenállás: 350-400 ohms/inch ill. 14-16 ohm/mm

Műszaki leírás: https://www.adafruit.com/product/519
